GY6-51型鍋爐通、引風機
作者：admin 發布時間：2020-02-14 18:42

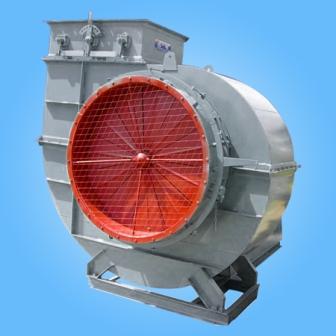

型號：GY6-51型鍋爐通、引風機
|
型號： |
GY6-51型鍋爐通、引風機 |
|
用途： |
☆風機的用途
GY6-51型鍋爐鍋爐通、引風機適用于火力發電廠中2-670t/h蒸汽鍋爐的送風系統,也滿足了硫化床鍋爐的高壓頭性能參數的要求,該系列風機也可用于除塵、礦井通風及一般通風系統。
送風機輸送的為一般空氣，引風機輸送的為煙氣或含雜質顆粒的氣體。含雜志濃度小于200mg/立方米時可用4年以上。如含雜質大也可使用，但使用壽命將縮短。引風機最高使用溫度不得超過250℃。
☆風機的型式
1、通風機與引風機制成單吸入、各有№8～29.5共20個機號。
2、從電機一端正視，葉輪順時針旋轉稱為右旋風機，以“右”表示；葉輪逆時針旋轉稱為左旋風機，以“左”表示。
3、風機的出負口位置，以機殼的出風口角度表示。
4、風機傳動方式為D式，均采用彈性聯軸器傳動。
5、產品全稱舉例如下：
G6-51№18D右90°
Y6-51№18D左0°
其中G、Y分別表示鍋爐通風機與鍋爐引風機。
☆風機的結構
1、該系列風機采用了高強度耐磨葉輪、防漏油軸承箱等先進的轉有技術成果。
2、高強度耐磨葉輪。葉輪采用后向單板葉片，減小氣流沖擊，穩定性好，電動機不易過載，大大延長了風機使用壽命。該型風機壓力系數高、周速低、躁聲小，因而實用性好。
3、防漏油軸承箱。采用搭接式甩油環將高速旋轉的軸承帶起的油甩至軸承箱內壁流回油池，側蓋外側壓有盤根能將少量稀油擋住，軸承箱上部設有通氣塞減小了軸承箱的微正壓保證不漏油，防塵效果好。
4、該風機為懸臂結構，布置方便，電動機直聯傳動，均勻傳遞轉矩，減小振動使風機運行可靠。
|
|
規格： |
G6-51鍋爐鼓風機：
|
機號
|
轉速
|
配用電機
|
風量
|
全壓
|
|
(No)
|
(r/min)
|
(Kw-P)
|
(m3/h)
|
(Pa)
|
|
13D
|
1450
|
127～208
|
47200～113000
|
7248～4909
|
|
960
|
36.7～60.5
|
31200～74900
|
3177～2152
|
|
14D
|
1450
|
183～301
|
58900～141000
|
8406～5694
|
|
960
|
53～88
|
39000～93400
|
3685～2496
|
|
15D
|
1450
|
259～422
|
72400～172000
|
9650～6537
|
|
960
|
75～124
|
48100～115000
|
4230～2865
|
|
730
|
33.2～54.4
|
36600～87400
|
2446～1657
|
|
16D
|
1450
|
358～589
|
88100～211000
|
10980～7437
|
|
960
|
104～171
|
58300～140000
|
4813～3260
|
|
730
|
45.7～75
|
44300～106000
|
2783～1885
|
|
17D
|
960
|
141～232
|
69900～168000
|
5433～3680
|
|
730
|
61.9～102
|
53200～128000
|
3142～2128
|
|
18D
|
960
|
187～308
|
8300～199000
|
6091～4126
|
|
730
|
82.3～135
|
63100～151000
|
3522～2386
|
|
19D
|
960
|
245～404
|
97600～234000
|
6787～4597
|
|
730
|
108～178
|
74200～178000
|
3924～2658
|
|
20D
|
960
|
318～522
|
114000～273000
|
7520～5094
|
|
730
|
140～230
|
86700～208000
|
4348～2946
|
|
21D
|
960
|
405～666
|
132000～316000
|
8290～5616
|
|
730
|
178～293
|
100000～240000
|
4794～3247
|
|
580
|
89.1～147
|
79500～191000
|
3026～2050
|
|
22D
|
960
|
512～840
|
152000～363000
|
9099～6164
|
|
730
|
226～369
|
116000～276000
|
5261～3564
|
|
580
|
113～185
|
92200～219000
|
3321～2250
|
|
|
960
|
711～1170
|
185000～443000
|
10380～7033
|
|
23.5D
|
730
|
311～513
|
140000～336000
|
6003～4066
|
|
580
|
157～257
|
112000～267000
|
3789～2567
|
|
機號
|
轉速
|
配用電機
|
風量
|
全壓
|
|
(No)
|
(r/min)
|
(Kw-P)
|
(m3/h)
|
(Pa)
|
|
13D
|
1450
|
90～148
|
47200～113000
|
5134～3478
|
|
960
|
26～42.7
|
31200～74800
|
2251～1522
|
|
14D
|
1450
|
130～213
|
59000～141000
|
5955～4033
|
|
960
|
38～62
|
39100～93400
|
2610～1768
|
|
15D
|
1450
|
184～302
|
72600～174000
|
6837～4630
|
|
960
|
53～88
|
48100～15000
|
2997～2030
|
|
730
|
23～38
|
36600～87400
|
1733～1172
|
|
16D
|
1450
|
254～417
|
88100～211000
|
7778～5268
|
|
960
|
74～121
|
58300～140000
|
3409～2309
|
|
730
|
32～53
|
44300～106000
|
1972～1334
|
|
17D
|
960
|
100～164
|
69900～168000
|
3861～2607
|
|
730
|
44～72
|
53200～128000
|
2233～1506
|
|
18D
|
960
|
133～218
|
83000～199000
|
4329～2923
|
|
730
|
58～96
|
63100～151000
|
2503～1687
|
|
19D
|
960
|
174～286
|
97600～234000
|
4823～3257
|
|
730
|
76～126
|
74200～178000
|
2788～1884
|
|
20D
|
960
|
226～370
|
114000～273000
|
5344～3609
|
|
730
|
99～163
|
86700～208000
|
3090～2083
|
|
21D
|
960
|
288～472
|
132000～316000
|
5892～3978
|
|
730
|
129～211
|
100000～240000
|
3407～2300
|
|
580
|
63～104
|
79500～191000
|
2151～1452
|
|
22D
|
960
|
364～595
|
152000～363000
|
6467～4366
|
|
730
|
161～264
|
116000～276000
|
3739～2550
|
|
580
|
80～131
|
92200～219000
|
2361～1590
|
|
23.5D
|
960
|
506～829
|
185000～443000
|
7378～4982
|
|
730
|
223～364
|
141000～337000
|
4266～2887
|
|
580
|
112～183
|
112000～268000
|
2694～1819
|
|
|
